Tianjin Brisk Metalwork Co., Ltd.는 중국의 ASTM A572 LSAW 구조용 강관의 선도적인 제조업체 및 공급업체 중 하나입니다. 우리는 세계를 선도하는-생산 장비와 강력한 제조 능력을 보유하고 있습니다. 우리 공장에서 대량 내구성 astm a572 lsaw 구조용 강관을 구입하십시오.
천진 활발한 철강 중국의 직사각형 강철 튜브 제조업체 중 하나입니다. 당사의 제품은 주로 중동, 동남아시아, 유럽, 뉴질랜드 및 기타 지역으로 수출됩니다. 당사 제품에 대해 자세히 알고 싶으시면 언제든지 저희에게 연락하여 구매 목록을 보내주십시오.
제품 핵심 정의
안ASTM A572 LSAW 강관고강도-저강도-고강도 합금(HSLA) 콜럼븀-바나듐강으로 제조된 두꺼운-벽, 대구경-구조용 파이프입니다. 이 제품은 고급 강판을 점진적으로 냉간-성형하고 신뢰성이 높은 양면 SAW(서브머지드 아크 용접) 공정을 사용하여 세로 방향으로 용접합니다.

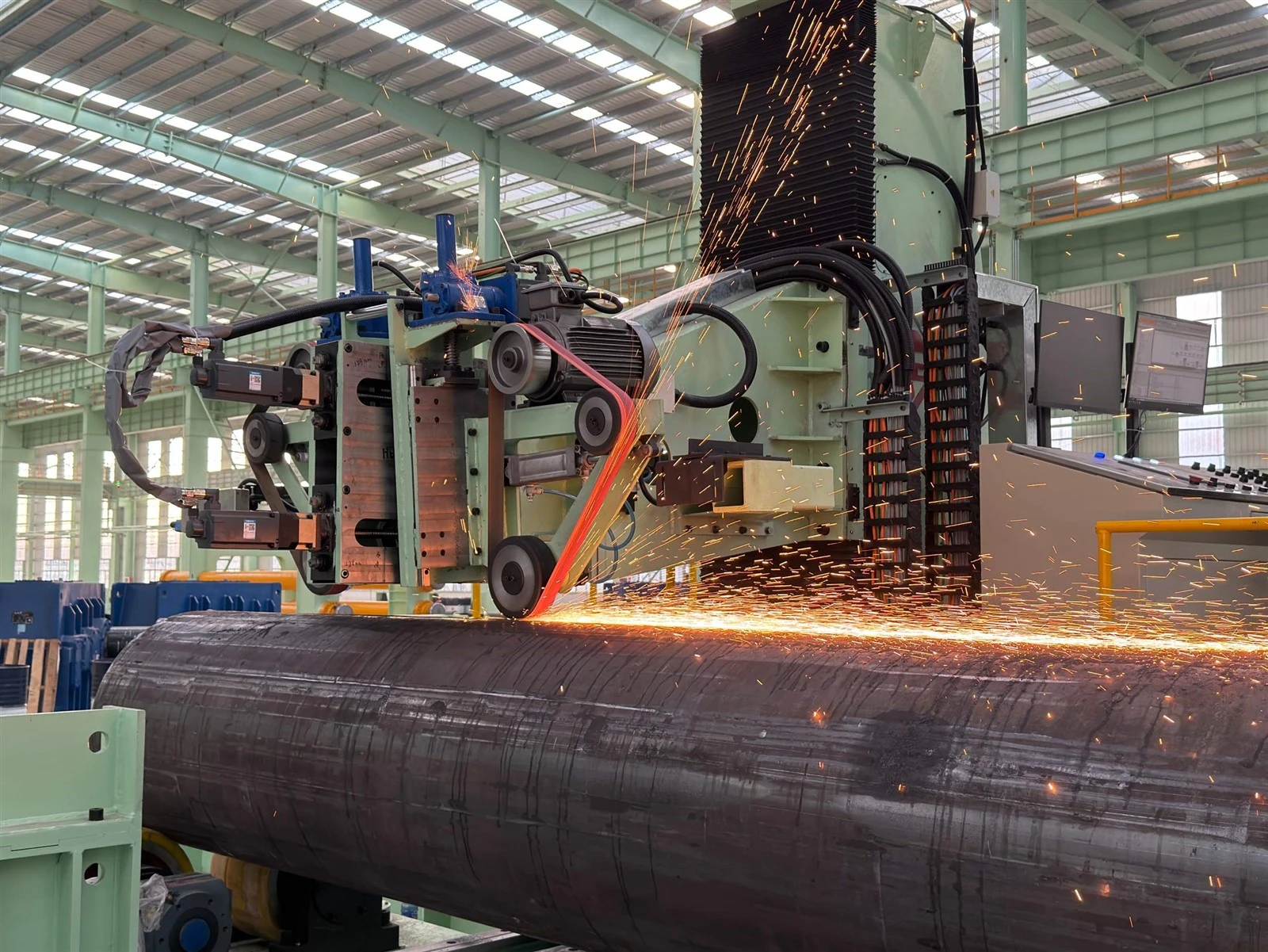

LSAW 제조 이해
표준 사양 및 재료 화학
ASTM A572 표준 및 등급 분류
ASTM A572는 고강도-저강도-합금 콜럼븀-바나듐 구조용 강철의 표준 사양입니다. 여기에는 5가지 철강 등급이 포함됩니다.42학년, 50학년, 55학년, 60학년, 65학년.
이 중,50급 [345MPa]구조 응용 분야의 글로벌 벤치마크로,{0}}높은 항복 강도와 우수한 용접성 및 대기 내식성의 가장 비용 효율적인 비율을 제공합니다.
화학 성분(ASTM A572 Grade 50 대 일반 등급)
용접성을 저하시키는 무거운 합금 원소에 의존하지 않고 높은 강도를 달성하기 위해 ASTM A572는 컬럼븀(니오븀, Nb) 및 바나듐(V)과 같은 미세{1}}합금 원소를 활용합니다.
용접성을 평가하기 위해 엔지니어는 CEV(탄소 등가 가치) 공식을 사용합니다.
일반적으로 0.43% 이하의 CEV는 고온 예열이 전혀 필요하지 않은 우수한 용접성을 나타냅니다.-
| 화학 원소 | ASTM A572 등급 42(최대 %) | ASTM A572 등급 50(최대 %) | ASTM A572 등급 60(최대 %) |
| 탄소(C) | 0.21 | 0.23 | 0.26 |
| 실리콘(Si) | 0.40 | 0.40 | 0.40 |
| 망간(Mn) | 1.35 | 1.35 | 1.35 |
| 인(P) | 0.03 | 0.03 | 0.03 |
| 유황(S) | 0.03 | 0.03 | 0.03 |
| 콜럼븀(Nb) / 바나듐(V) | 0.005 이상 / 0.01 이상 | 0.005 이상 / 0.01 이상 | 0.005 이상 / 0.01 이상 |
ASTM A572 LSAW 파이프의 기계적 성질
| 등급 | 최소 항복강도(ReH) | 최소 인장강도(Rm) | 최소 2인치(50.8mm) 단위의 신장률 |
| 42학년 | 290MPa(42ksi) | 415MPa(60ksi) | 20% |
| 50학년 | 345MPa(50ksi) | 450MPa(65ksi) | 18% |
| 55학년 | 380MPa(55ksi) | 485MPa(70ksi) | 17% |
| 60학년 | 415MPa(60ksi) | 520MPa(75ksi) | 16% |
| 65학년 | 450MPa(65ksi) | 550MPa(80ksi) | 15% |
ASTM A572 LSAW 파이프의 주요 기술적 장점
다른 제조 방법보다 LSAW 파이프를 선택하면 중구조 엔지니어링에서 상당한 이점을 얻을 수 있습니다.
1. 기계적 팽창을 통한 잔류응력 최소화
구조 역학에서 설명한 것처럼 냉간 성형은-파이프 단면 전체에 높은 인장 및 압축 응력 영역을 유도합니다.- LSAW 파이프는 포스트-용접을 거치기 때문에기계적 냉간-팽창 과정, 이러한 내부 응력은 균등화되고 최소화됩니다.
이는 -현장 절단, 용접 및 높은 응력 하중 전달 중에 구조적 변형(비틀림, 휘어짐 또는 튀어오르는 현상)을 방지합니다.-
2. 탁월한 벽 두께 성능
일반적으로 $20\\text{mm}$ 미만의 벽 두께로 제한되는 전기 저항 용접(ERW) 파이프와 달리 LSAW 파이프는 최대 벽 두께가 두꺼워도 쉽게 제조할 수 있습니다.60mm 또는 심지어 80mm. 이로 인해 고층 기둥과 심해 교량 교각에 필요한 엄청난 축 압축 하중을 지탱할 수 있습니다.-
3. 거의-완벽한 기하학적 원형 및 직진도
최종 기계적 팽창과 결합된 JCOE 성형 프레스는 LSAW 파이프의 -진원도(타원형화)가 외경의 0.5% 미만으로 유지되도록 보장합니다. 높은 기하학적 원형도가 극적으로 향상됩니다.기둥 좌굴 저항축 하중 하에서 엔지니어는 강철 항복 강도의 이론적 한계에 더 가까운 구조를 설계할 수 있습니다.
4. 완벽한 용접 품질 및 피로 저항
자동화된 다중 와이어 서브머지드 아크 용접(Submerged Arc Welding)을 사용하면 종방향 이음매가 부드럽고 균일한 용접 강화 비드로 100% 관통을 달성합니다. 평면 결함이 없기 때문에(100% UT 및 RT 테스트를 통해 확인됨) 용접 이음새의 응력 집중을 방지하여 주기적인 바람, 파도 또는 지진 하중 하에서 파이프에 우수한 피로 저항을 제공합니다.
주요 구조적 적용 시나리오
ASTM A572 LSAW 강관의 고유한 기계적 설치 공간은 여러 주요 산업 및 구조 응용 분야에서 없어서는 안 될 요소입니다.
1. 깊은 기초 말뚝 쌓기(고-하중 구조 말뚝 쌓기)
해양 터미널, 심수항, 초고층 건물 기초의 경우 강철 파이프를 땅 속이나 해저 깊숙이 박아야 합니다. ASTM A572 등급 50 LSAW 파이프는 이음새가 휘어지거나 갈라지지 않고 파일-항해 해머의 막대한 동적 압축력을 견딜 수 있기 때문에 구조적 파일링의 업계 표준입니다.
2. 고층 건물의 강철 튜브 기둥-
현대적인 초고층 건물 디자인은 콘크리트-CFT(Filled Steel Tube) 기둥을 사용합니다. 대구경- ASTM A572 LSAW 파이프는 외부 강철 쉘 역할을 합니다. 이는 고강도 세로 보강재 역할을 하는 동시에 고강도 콘크리트 코어에 구조적 구속을 제공하여 건물의 내진 연성을 크게 향상시킵니다.-
3. 대규모-스팬 공간 트러스 구조
공항 터미널 지붕, 고속철도역, 대규모 스포츠 경기장의 경우 구조 엔지니어가 복잡한 3차원 공간 트러스를 설계합니다.- LSAW 파이프는 높은 직진도, 깔끔한 미적 특성, 엄격한 치수 공차로 인해 복잡한 노드-간-용접에 적합합니다.
4. 해양 재킷 플랫폼 및 풍력 터빈 기초
해양 구조물은 주기적인 파도 하중과 부식으로 인해 지속적으로 타격을 받습니다. ASTM A572 LSAW 파이프는 해상 풍력 터빈용 재킷 레그, 대각선 버팀대 및 모노파일로 사용됩니다. 낮은 잔류 응력은 끊임없는 해양 피로로 인한 미세{3}}균열 발생을 방지합니다.
비교 분석: LSAW, SSAW, ERW 파이프
대구경-구조용 파이프를 조달할 때 잘못된 제조 공정을 선택하면 구조적 손상이나 심각한 비용 초과가 발생할 수 있습니다. 아래 표에는 LSAW와 기타 일반적인 파이프 유형 간의 전문 엔지니어링 비교가 요약되어 있습니다.
| 기능/측정항목 | LSAW(세로방향 SAW) | SSAW (나선형 SAW) | ERW(전기 저항 용접) |
| 용접심 제조 | 싱글/더블 직선 세로 솔기 | 연속 나선형 나선형 솔기 | 고주파 유도 세로 솔기- |
| 미터당 용접 길이 | 최소(파이프 1m당 용접 1.0m) | 높음(미터당 최대 1.5-2.0m의 용접) | 최소(파이프 1m당 용접 1.0m) |
| 잔류 스트레스 수준 | 매우 낮음(기계적 팽창을 통해 완화) | 높은(연속적인 나선형 비틀림으로 인한 높은 잔류응력) | 보통에서 높음(국부적인 솔기 어닐링 필요) |
| 벽 두께 범위 | 매우 두꺼운(6.0mm - 80.0mm) | 얇은 ~ 중간(6.0mm - 25.4mm) | 얇은 ~ 중간(1.5mm - 22.0mm) |
| 기하학적 정확도 | 훌륭한(완벽한 진원도 및 직진도) | 중등도(나선형 비틀림 및 타원형 경향이 있음) | 좋음(더 작은 직경으로 제한됨) |
| 국부 좌굴 위험 | 매우 낮음(무거운 컬럼에 최적화됨) | 높음(나선형 용접 방향은 순수 축 저항을 감소시킴) | 보통(두께-대-직경 비율로 제한됨) |
| 일반적인 비용 프로필 | 프리미엄(고-품질 플레이트, 복잡한 JCOE 처리) | 경제적(열간압연강판 코일로 직접 제조-) |
매우 경제적임(고속-생산 속도, 제한된 크기 범위) |
조달 평결:임계 하중을 지지하는 기둥,{0}}교각, 동적 해상 풍력 모노파일 또는 위험이 높은 지진 지역의 경우-LSAW는 기술적으로 호환되는 유일한 선택입니다.. SSAW는 저응력 송수, 배수 또는 저부하 보조 말뚝 쌓기용으로-보유되어야 합니다.
자주 묻는 질문(FAQ)
Q: 잔류 응력과 관련하여 냉간 성형 구조 파이프와 확장 LSAW 파이프의 차이점은 무엇인가요?
답변: 표준 냉간 성형 구조 파이프(예: 후속 처리 없이 실온에서 구부러진 파이프)는 높고 불균형한 잔류 응력을 유지하며-종종 재료 항복 강도의 최대 80%에 도달하며, 특히 정사각형 섹션의 모서리나 확장되지 않은 원형 튜브의 이음매 주변에서 그렇습니다. 이로 인해 절단 시 파이프가 휘어지거나 스프링이 열릴 수 있습니다.
반대로, 프리미엄 LSAW 파이프는기계적 냉간 팽창단계. 파이프를 탄성 한계 이상으로 방사형으로 늘려 제조-로 인한 잔류 응력이 균일하게 분포되고 원래 값의 일부로 줄어들어 현장 절단 및 용접 중에 절대적인 치수 안정성이 보장됩니다.
질문: 표준 A36 구조용 탄소강보다 ASTM A572 등급 50이 선호되는 이유는 무엇입니까?
A:
표준 ASTM A36 강철은 250MPa(36ksi)의 항복 강도를 제공하는 반면 ASTM A572 등급 50은 345MPa(50ksi)를 제공합니다.-a하중-지지 용량 38% 증가.
구조 엔지니어는 Grade 50을 활용하여 안전성을 희생하지 않고도 구조물의 벽 두께와 전체 강철 중량을 최대 20%~25%까지 줄일 수 있습니다. 이러한 무게 감소로 인해 원자재 조달 비용, 배송/운임 비용 및 기초 파일 요구 사항이 크게 줄어들어 전체 프로젝트 ROI가 훨씬 향상됩니다.
Q: ASTM A572 LSAW 파이프의 용접심 무결성은 어떻게 확인됩니까?
A:용접 무결성은 다단계 품질 관리 프로토콜을 사용하여 보호됩니다.-
- 온라인 자동 UT:실시간-초음파 테스트는 용접 직후 용접 이음새를 확인합니다.
- 수동 UT:자동 시스템에 의해 표시된 이상 현상을 확인하기 위해 인증된 레벨 II/III 기술자가 수행합니다.
- 방사선 검사(RT/X-Ray):가스 다공성, 슬래그 포함 또는 융합 부족과 같은 내부 체적 결함을 감지하기 위해 용접 이음매 교차점과 파이프 끝을 검사하는 데 사용됩니다.
- 수압 테스트:파이프는 물로 채워지고 물리적인 무결성을 보장하기 위해 가압됩니다.
Q: LSAW 파이프의 세로 방향 용접 이음매가 구조적 약점을 나타냅니까?
A: 아니요. 전문적으로 제조된 LSAW 파이프에서는 용접 이음새가 실제로더 강하게모금속판보다. 멀티-와이어 서브머지드 아크 용접 공정과 고급 용접 소모품 사용으로 인해 용접 용착물은 베이스 플레이트에 비해 월등한 항복 강도와 인장 강도를 달성합니다.-
LSAW 파이프 시편의 표준 인장 시험 중에 파손은 용접부에서 멀리 떨어진 모재에서 일관되게 발생합니다. 또한 LSAW 용접은 세로 축과 완전히 평행하기 때문에 기둥의 압축 응력의 기본 방향과 정렬되어 웰드 라인 전체에 걸친 전단력을 최소화합니다.
